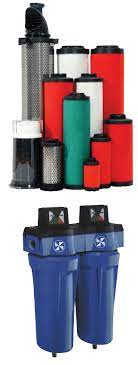

میکرو فیلتر کمپرسور چیست؟ | خرید با بهترین قیمت

میکرو فیلتر کمپرسور یک دستگاه فیلتراسیون است که برای حذف ذرات ریز گرد و غبار و روغن از هوای فشرده استفاده می شود. هوای فشرده شده معمولاً حاوی ذرات ریز گرد و غبار و روغن است که می تواند باعث آسیب به تجهیزات مصرف کننده هوای فشرده شود. میکرو فیلتر کمپرسور با فیلتر کردن این ذرات، هوای فشرده را تمیز و عاری از آلودگی می کند.

چرا به میکرو فیلتر کمپرسور نیاز داریم؟

هوای فشرده شده معمولاً حاوی ذرات ریز گرد و غبار و روغن است که می تواند باعث آسیب به تجهیزات مصرف کننده هوای فشرده شود. این ذرات می توانند باعث موارد زیر شوند:

• سایش زودرس قطعات: ذرات گرد و غبار و روغن می توانند باعث سایش زودرس قطعات حساس تجهیزات مصرف کننده هوای فشرده شوند.
• کاهش کارایی: ذرات گرد و غبار و روغن می توانند جریان هوا را کاهش دهند و در نتیجه باعث کاهش کارایی تجهیزات مصرف کننده هوای فشرده شوند.
• آلودگی محصولات: ذرات گرد و غبار و روغن می توانند محصولات تولید شده توسط تجهیزات مصرف کننده هوای فشرده را آلوده کنند.

نحوه عملکرد میکرو فیلتر کمپرسور

میکرو فیلتر کمپرسور از یک فیلتر با منافذ بسیار ریز تشکیل شده است. هوای فشرده شده از این منافذ عبور می کند و ذرات ریز گرد و غبار و روغن در فیلتر باقی می مانند.

انواع میکرو فیلتر کمپرسور

میکرو فیلترهای کمپرسور در انواع مختلفی موجود هستند که هر یک برای کاربرد خاصی طراحی شده اند. برخی از انواع میکرو فیلتر کمپرسور عبارتند از:

• میکرو فیلترهای روغنی: این نوع میکرو فیلترها برای حذف ذرات روغن از هوای فشرده شده استفاده می شوند.
• میکرو فیلترهای خشک: این نوع میکرو فیلترها برای حذف ذرات گرد و غبار از هوای فشرده شده استفاده می شوند.
• میکرو فیلترهای چند منظوره: این نوع میکرو فیلترها برای حذف ذرات روغن و گرد و غبار از هوای فشرده شده استفاده می شوند.

تعمیر و نگهداری میکرو فیلتر کمپرسور

میکرو فیلتر کمپرسور یک قطعه مصرفی است و باید به طور منظم تعویض شود. عمر مفید میکرو فیلتر کمپرسور به عوامل مختلفی مانند کیفیت هوای محیط، میزان استفاده از کمپرسور و نوع میکرو فیلتر بستگی دارد.

مشخصات فنی میکرو فیلتر کمپرسور

میکرو فیلتر کمپرسور یک دستگاه فیلتراسیون است که برای حذف ذرات ریز گرد و غبار و روغن از هوای فشرده استفاده می شود. این فیلترها در صنایع حساس که نیاز به هوای فشرده کاملاً پاک دارند، ضروری هستند.

انواع میکرو فیلتر کمپرسور

میکرو فیلترهای کمپرسور در سه نوع روغنی، خشک و چند منظوره موجود هستند. میکرو فیلترهای روغنی برای حذف ذرات روغن از هوای فشرده شده استفاده می شوند. میکرو فیلترهای خشک برای حذف ذرات گرد و غبار از هوای فشرده شده استفاده می شوند. میکرو فیلترهای چند منظوره برای حذف ذرات روغن و گرد و غبار از هوای فشرده شده استفاده می شوند.

ویژگی های مهم میکرو فیلتر کمپرسور

ویژگی های مهم میکرو فیلتر کمپرسور عبارتند از:

• اندازه منافذ: اندازه منافذ میکرو فیلتر تعیین کننده میزان ذرات قابل حذف است. هرچه اندازه منافذ کوچکتر باشد، ذرات ریزتری قابل حذف هستند.

• درصد جذب: درصد جذب میکرو فیلتر نشان می دهد که چه مقدار از ذرات ورودی توسط فیلتر جذب می شوند.

• میزان افت فشار: افت فشار میکرو فیلتر نشان می دهد که فشار هوای فشرده شده پس از عبور از فیلتر چقدر کاهش می یابد.

تعمیر و نگهداری میکرو فیلتر کمپرسور

میکرو فیلتر کمپرسور یک قطعه مصرفی است و باید به طور منظم تعویض شود. عمر مفید میکرو فیلتر کمپرسور به عوامل مختلفی مانند کیفیت هوای محیط، میزان استفاده از کمپرسور و نوع میکرو فیلتر بستگی دارد.

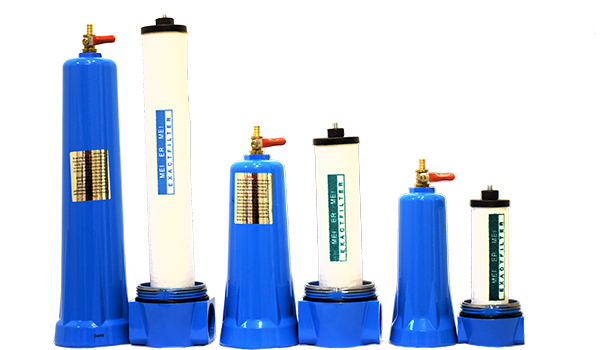

انواع میکرو فیلتر کمپرسور هوای فشرده

میکرو فیلترهای کمپرسور هوای فشرده به چهار دسته کلی تقسیم می شوند:

• میکرو فیلتر اولیه (Pre Filter): این نوع فیلتر برای حذف ذرات بزرگ گرد و غبار از هوای فشرده استفاده می شود. اندازه منافذ این فیلترها معمولاً بین 1 تا 10 میکرون است.
• میکرو فیلتر ثانویه (Second Filter): این نوع فیلتر برای حذف ذرات ریز گرد و غبار از هوای فشرده استفاده می شود. اندازه منافذ این فیلترها معمولاً بین 0.1 تا 0.01 میکرون است.
• میکرو فیلتر DUST: این نوع فیلتر برای حذف ذرات گرد و غبار با اندازه بیش از 5 میکرون از هوای فشرده استفاده می شود.
• میکرو فیلتر کربن فعال (Optional Activated Carbon Filter): این نوع فیلتر برای حذف بوی نامطبوع از هوای فشرده استفاده می شود.

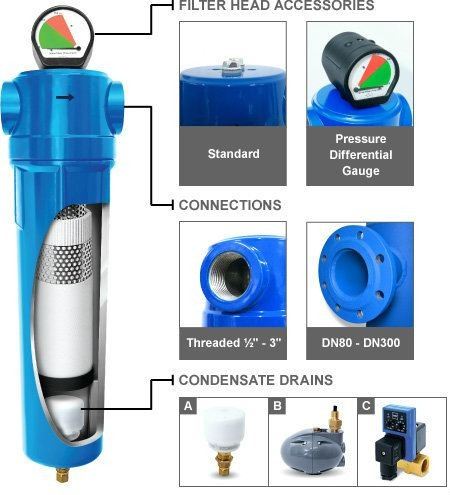

اجزای تشکیل دهنده میکروفیلتر



میکروفیلترها از اجزای مختلفی تشکیل شده اند که عبارتند از:



گیج تعویض المنت: این گیج نشان می دهد که زمان تعویض المنت داخلی میکروفیلتر فرا رسیده است.

رزوه های ورودی و خروجی: این رزوه ها برای اتصال میکروفیلتر به سیستم هوای فشرده استفاده می شوند. سایز این رزوه ها با توجه به ظرفیت هوای عبوری از میکروفیلتر متفاوت است.

اتودرین: اتودرین برای تخلیه رطوبت موجود در انتهای هوزینگ میکروفیلتر استفاده می شود.

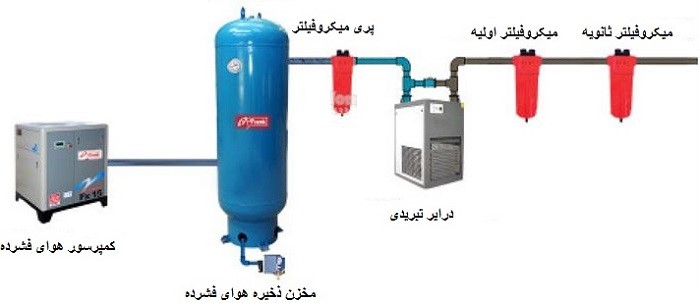

طرح شماتیک قرارگیری میکروفیلتر کمپرسور روی خطوط لوله کشی هوای فشرده

هوای فشرده پس از خروج از کمپرسور معمولاً حاوی ذرات گرد و غبار و روغن است که می تواند باعث آسیب به تجهیزات مصرف کننده هوای فشرده شود. برای جلوگیری از این آسیب، لازم است هوای فشرده قبل از استفاده از فیلترهای مناسب تصفیه شود.

ترتیب قرارگیری فیلترها

براساس استانداردهای جهانی، ترتیب قرارگیری فیلترها در سیستم هوای فشرده به شرح زیر است:

1. پری میکروفیلتر: این فیلتر برای حذف ذرات بزرگ گرد و غبار و روغن استفاده می شود. اندازه منافذ این فیلتر معمولاً بین 1 تا 10 میکرون است.
2. درایر کمپرسور: این دستگاه برای حذف رطوبت از هوای فشرده استفاده می شود.
3. میکروفیلتر اولیه: این فیلتر برای حذف ذرات ریز گرد و غبار و روغن استفاده می شود. اندازه منافذ این فیلتر معمولاً بین 0.1 تا 0.01 میکرون است.
4. میکروفیلتر ثانویه: این فیلتر برای حذف ذرات بسیار ریز گرد و غبار و روغن استفاده می شود. اندازه منافذ این فیلتر معمولاً کمتر از 0.01 میکرون است.

طرح شماتیک

طرح شماتیک قرارگیری فیلترها در سیستم هوای فشرده به صورت زیر است:

کمپرسور هوای فشرده

تله آبگیر کمپرسور

مخزن هوای فشرده

پری میکروفیلتر

درایر کمپرسور

میکروفیلتر اولیه

میکروفیلتر ثانویه



کاربرد میکرو فیلتر

میکروفیلترها در سیستم های هوای فشرده برای جلوگیری از ورود انواع آلاینده ها به کمپرسور استفاده می شوند. این آلاینده ها می توانند باعث آسیب به تجهیزات مصرف کننده هوای فشرده، کاهش راندمان کمپرسور و مشکلات بهداشتی شوند.

انواع آلاینده هایی که میکرو فیلترها از ورود آنها به کمپرسور جلوگیری می کنند عبارتند از:

• آلاینده های اتمسفریک: این آلاینده ها شامل گرد و غبار، دود، دوده و سایر ذرات معلق در هوا هستند.
• میکرو ارگانیسم های محیطی: این آلاینده ها شامل باکتری ها، ویروس ها و سایر موجودات میکروسکوپی هستند.
• بخار روغن موجود در هوا: این آلاینده ها ناشی از احتراق موتورهای احتراق داخلی هستند.
• مواد حاصل از اکسید شدن لوله ها: این آلاینده ها ناشی از واکنش شیمیایی بین اکسیژن و فلز هستند.

اهمیت استفاده از میکرو فیلتر

استفاده از میکرو فیلتر در سیستم های هوای فشرده مزایای زیادی دارد، از جمله:

• جلوگیری از آسیب به تجهیزات مصرف کننده هوای فشرده: آلاینده ها می توانند باعث خوردگی، سایش و سایر آسیب های مکانیکی به تجهیزات مصرف کننده هوای فشرده شوند.
• کاهش راندمان کمپرسور: آلاینده ها می توانند باعث کاهش جریان هوای فشرده و در نتیجه کاهش راندمان کمپرسور شوند.
• جلوگیری از مشکلات بهداشتی: آلاینده ها می توانند باعث انتقال بیماری ها و سایر مشکلات بهداشتی شوند.

نحوه عملکرد میکرو فیلتر

میکروفیلترها از یک لایه فیلتر با منافذ بسیار ریز تشکیل شده اند. هوای فشرده از این منافذ عبور می کند و ذرات آلاینده در فیلتر باقی می مانند.

میکروفیلتر (پری فیلتر و فیلتر ثانویه)

میکروفیلترها یکی از مهم‌ترین تجهیزات در تصفیه هوای فشرده هستند. آنها از طریق فیلتراسیون مکانیکی، ذرات جامد و مایع را تا 0.01 میکرون از هوای فشرده حذف می‌کنند.

پری فیلتر

پری فیلتر، اولین فیلتر در مسیر هوای فشرده است. این فیلتر ذرات بزرگ‌تر از 0.5 میکرون را حذف می‌کند. پری فیلتر از ورود گرد و غبار، ذرات مایع و سایر ناخالصی‌های بزرگ به فیلتر ثانویه جلوگیری می‌کند.

فیلتر ثانویه

فیلتر ثانویه، فیلتر دقیق‌تری نسبت به پری فیلتر است. این فیلتر ذرات کوچک‌تر از 0.01 میکرون را حذف می‌کند. فیلتر ثانویه از ورود ذرات ریز گرد و غبار، روغن و سایر ناخالصی‌ها به تجهیزات مصرف کننده هوای فشرده جلوگیری می‌کند.

تفاوت پری فیلتر و فیلتر ثانویه

برخلاف باور رایج، پری فیلتر لزوماً برای جذب ذرات مایع و فیلتر ثانویه لزوماً برای جذب ذرات جامد نیست. پری فیلتر ذرات بزرگ‌تر از 0.5 میکرون را حذف می‌کند، صرف نظر از اینکه جامد باشند یا مایع. فیلتر ثانویه ذرات کوچک‌تر از 0.01 میکرون را حذف می‌کند، صرف نظر از اینکه جامد باشند یا مایع.

مزیت استفاده از پری فیلتر و فیلتر ثانویه

استفاده از پری فیلتر و فیلتر ثانویه مزایای زیادی دارد، از جمله:

• افزایش عمر مفید فیلتر ثانویه: پری فیلتر ذرات بزرگ‌تر را حذف می‌کند، بنابراین فیلتر ثانویه نیازی به فیلتر کردن ذرات بزرگ ندارد. این امر باعث افزایش عمر مفید فیلتر ثانویه می‌شود.
• کاهش هزینه تعمیر و نگهداری: استفاده از پری فیلتر و فیلتر ثانویه می‌تواند هزینه تعمیر و نگهداری کلی کمپرسور را کاهش دهد.

بهبود کیفیت هوای فشرده: پری فیلتر و فیلتر ثانویه می‌توانند هوای فشرده را تا حد زیادی تمیز کنند. این امر باعث بهبود عملکرد تجهیزات مصرف کننده هوای فشرده می‌شود.

داست فیلتر یا فیلتر غبارگیر

داست فیلتر نوعی فیلتر است که از تکنولوژی فیلتر غشایی استفاده می کند. این فیلتر برای حذف ذرات جامد موجود در هوا استفاده می شود و به همین دلیل به آن فیلتر غبارگیر نیز گفته می شود.

داست فیلترها در شرایط خاصی که میزان ذرات جامد موجود در هوا زیاد باشد، ضروری هستند. این فیلترها می توانند تا 99 درصد از ذرات نا خالص را از هوای فشرده حذف کنند.

فیلتر کربن اکتیو

روغن در اثر افزایش دما در کمپرسور تبخیر می شود و به همراه هوا از واحد هواساز خارج می شود. این روغن به راحتی از فیلترهای اولیه و ثانویه عبور می کند و می تواند به تجهیزات مصرف کننده هوای فشرده آسیب برساند.

برای حذف بخارات روغن و بوی نامطبوع از هوای فشرده، از فیلتر کربن اکتیو استفاده می شود. فیلتر کربن اکتیو حاوی مواد جاذب کربن اکتیو است که بخارات روغن را جذب می کند.

فیلتر کربن اکتیو معمولاً بعد از فیلترهای اولیه و ثانویه نصب می شود. هوای فشرده از میان ستونی از مواد جاذب کربن اکتیو عبور داده می شود و در نهایت هوای بدون روغن از فیلتر خارج می شود.

در واحد های صنعتی که حساس و دقیق هستند و میزان روغن در هوای مصرفی آنها باید بسیار پایین باشد، استفاده از فیلتر کربنی بسیار کارآمد است.

فیلتر میکرو بیولوژیکی

فیلتر میکرو بیولوژیکی نوعی فیلتر غشایی است که برای کاربردهای استریل و صنایع دارویی و غذایی استفاده می شود. این فیلتر توانایی حذف 100 درصد ذرات ناخالصی و میکرو ارگانیسم ها را دارد.

کاربرد فیلتر میکرو بیولوژیکی

فیلتر میکرو بیولوژیکی در آخرین مرحله از خط انتقال هوای فشرده و درست قبل از دستگاه مصرف کننده هوا نصب می شود. این فیلتر برای کاربردهایی که نیاز به هوای فشرده کاملاً استریل دارند، ضروری است.

ضرورت استفاده از فیلتر میکرو بیولوژیکی

در تمامی نقاط خط انتقال هوای فشرده، کیفیت هوا متفاوت است. بنابراین، لازم است که تصفیه هوای فشرده فقط محدود به اتاق کمپرسور نباشد. کیفیت هوای فشرده باید مطابق با نیاز دستگاه های مصرف کننده باشد. در بعضی شرایط، نیاز است که هوا در آخرین قسمت سیستم توزیع تصفیه گردد.

اجزای تشکیل دهنده میکرو فیلتر کمپرسور

میکروفیلتر کمپرسور از قسمت‌های مختلفی تشکیل شده است که هریک از آن‌ها وظایف مخصوص به‌خود را دارند. این قسمت‌ها عبارتند از:

• گیج: این قسمت زمان تعویض المنت را اطلاع می‌دهد.
• اتودرین: این قسمت وظیفه خارج کردن رطوبت و همچنین ذرات گرد و غبار از هوای فشرده را برعهده دارد.
• ورودی‌ها و خروجی‌های هوای فشرده: این قسمت‌ها با سایزهای ½ تا 3 اینچ تولید و عرضه می‌شوند.
